로직 게이트란 무엇일까? AND·OR·NOT의 작동 원리

컴퓨터의 생각하는 힘을 만드는 기본 단위

우리가 매일 사용하는 스마트폰과 컴퓨터는 수많은 연산을 통해 작동합니다. 영상 편집부터 간단한 웹서핑까지 디지털 기기가 처리하는 모든 작업의 근간에는 아주 단순한 논리 회로가 숨어 있습니다. 이 복잡한 디지털 세계의 기초를 이루는 가장 작은 빌딩 블록이 바로 로직 게이트입니다.

로직 게이트는 전자 회로에서 사용되는 기본적인 논리 연산 장치입니다. 쉽게 말해 전기가 흐르는 상태인 참과 흐르지 않는 상태인 거짓이라는 두 가지 신호만을 이용해 정보를 처리하는 디지털의 뇌 세포라고 생각하면 이해하기 쉽습니다. 이러한 게이트들이 모여 복잡한 프로세서를 만들고 결국 오늘날의 인공지능이나 게임기까지 구동할 수 있게 만듭니다.

전문가들은 로직 게이트를 이해하는 것이 프로그래밍이나 하드웨어의 원리를 파악하는 지름길이라고 말합니다. 눈에 보이지 않는 전기의 흐름을 논리적인 규칙으로 바꾸는 이 놀라운 장치들의 세계로 들어가 보겠습니다.

디지털 세계를 지탱하는 기본 원리

로직 게이트는 입력된 전기 신호를 특정한 논리 규칙에 따라 변환하여 출력 신호로 내보내는 역할을 합니다. 이때 전기 신호는 0과 1이라는 이진수로 표현됩니다. 전기가 통하지 않거나 낮은 전압은 0으로, 전기가 통하거나 높은 전압은 1로 처리합니다.

이러한 장치들은 반도체로 만들어진 트랜지스터들의 조합으로 구현됩니다. 트랜지스터는 전류의 흐름을 조절하는 스위치 역할을 하는데 수십억 개의 스위치가 켜지고 꺼지면서 복잡한 연산을 수행합니다. 모든 디지털 기기는 결국 이 스위치들의 집합체라고 볼 수 있습니다.

로직 게이트의 작동을 이해할 때는 진리표라는 도구를 자주 활용합니다. 진리표는 입력되는 값들에 따라 출력되는 값이 어떻게 달라지는지 표로 정리한 것입니다. 이를 통해 복잡한 회로의 결과물을 미리 예측하고 설계할 수 있습니다.

모든 논리의 시작인 세 가지 핵심 게이트

수많은 로직 게이트가 존재하지만 그중에서도 가장 기본이 되는 것은 앤드, 오어, 낫 게이트입니다. 이 세 가지가 모든 디지털 연산의 뼈대를 이룹니다.

앤드 게이트는 모든 조건이 맞을 때만 작동합니다

앤드 게이트는 두 개 이상의 입력이 모두 참일 때만 1을 출력하는 장치입니다. 입력 중 하나라도 거짓이라면 출력은 0이 됩니다. 일상생활에서 비유하자면 자물쇠와 열쇠의 관계와 같습니다. 현관문을 열기 위해서는 물리적인 열쇠와 비밀번호 두 가지 조건이 모두 맞아야 하는 것과 비슷합니다.

실생활에서 앤드 게이트의 원리는 안전 장치에 많이 쓰입니다. 예를 들어 세탁기는 문이 닫혀 있고 동시에 시작 버튼이 눌렸을 때만 물을 채우고 회전하기 시작합니다. 두 가지 조건이 모두 충족되지 않으면 작동하지 않습니다.

오어 게이트는 하나만 맞아도 결과를 냅니다

오어 게이트는 여러 입력 중 단 하나라도 참이라면 결과로 1을 출력합니다. 모든 입력이 거짓일 때만 0을 출력합니다. 주머니에 사탕이 있거나 초콜릿이 있으면 간식을 먹을 수 있다는 규칙과 유사합니다.

자동차의 경고등 시스템이 좋은 예시입니다. 운전석 안전벨트가 풀려 있거나 주차 브레이크가 채워져 있다면 경고음이 울립니다. 둘 중 하나의 조건만 만족해도 경고라는 출력이 발생하는 것입니다.

낫 게이트는 신호를 반대로 뒤집습니다

인버터라고도 불리는 낫 게이트는 입력된 신호를 정반대로 바꾸는 역할을 합니다. 1이 들어가면 0을 내보내고 0이 들어가면 1을 내보냅니다. 참을 거짓으로, 거짓을 참으로 바꾸는 부정의 논리입니다.

어두워지면 자동으로 켜지는 가로등을 떠올려보겠습니다. 빛이 감지되면 센서의 신호가 1이 되지만 가로등에 불을 켜기 위해서는 이 신호를 반대로 뒤집어야 합니다. 빛이 없을 때 전기가 흐르도록 만드는 과정에 낫 게이트가 활용됩니다.

일상에서 만나는 로직 게이트의 흔적

로직 게이트는 공장에서 만드는 복잡한 반도체 칩 안에만 있는 것이 아닙니다. 우리가 주변에서 흔히 접하는 가전제품과 도구 속에도 이 원리가 숨어 있습니다.

• 엘리베이터는 여러 층에서 버튼을 누르는 오어 연산과 문이 열려 있을 때는 움직이지 않는 앤드 연산이 결합되어 작동합니다

• 스마트폰의 화면 자동 회전 기능은 자이로 센서의 입력값을 분석하여 가로모드와 세로모드를 판단하는 논리 회로를 거칩니다
• 컴퓨터 키보드는 우리가 누르는 수많은 글쇠의 조합을 로직 게이트를 통해 인식하고 모니터에 문자로 표시합니다

이처럼 일상의 많은 자동화 시스템은 사람이 직접 개입하지 않고도 로직 게이트의 조합을 통해 스스로 판단을 내리고 실행할 수 있습니다.

흔히 오해하는 사실과 진실

디지털 기기를 다루다 보면 로직 게이트에 대해 오해하는 부분들이 생기기 쉽습니다. 흔히 범하는 생각들을 짚어봅니다.

로직 게이트가 무한대의 속도로 연산할 것이라고 생각하지만 실제로는 전자가 이동하고 트랜지스터가 스위칭하는 데 미세한 시간이 소요됩니다. 이를 전파 지연이라고 부르며 컴퓨터의 성능을 결정하는 중요한 요소 중 하나입니다.

또한 로직 게이트는 소프트웨어로만 이루어진 가상의 개념으로 오해하기도 합니다. 프로그래밍 언어의 논리 연산자 이름이 여기서 유래했기 때문입니다. 하지만 실제로는 아주 작은 물리적 반도체 소자이며 하드웨어의 근간을 이룹니다.

실무와 학습을 위한 유용한 조언

로직 게이트의 원리를 직접 체험하고 싶다면 하드웨어를 직접 납땜할 필요는 없습니다. 최근에는 다양한 시뮬레이션 도구가 잘 갖추어져 있습니다.

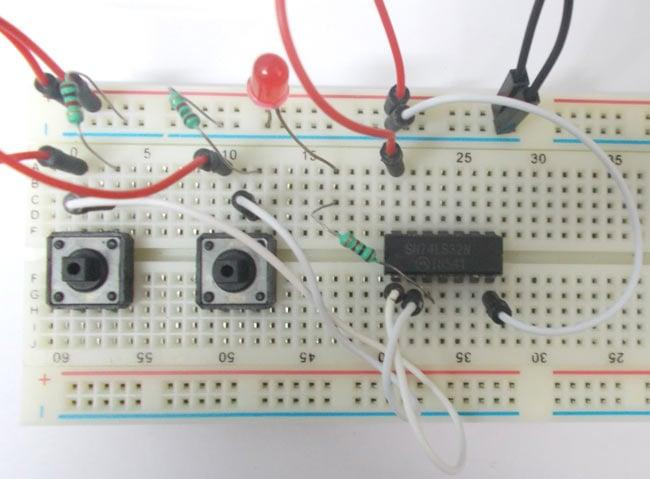

• 브레드보드와 LED, 스위치를 이용해 직접 회로를 구성해보면 전기의 흐름을 직관적으로 이해할 수 있습니다

• 오픈소스 시뮬레이션 프로그램을 활용하면 컴퓨터 화면상에서 게이트들을 연결하고 작동 결과를 실시간으로 테스트할 수 있습니다
• 프로그래밍을 공부할 때 조건문의 and나 or 연산자가 어떻게 진리표와 일치하는지 비교해보면 코딩 실력도 함께 늘어납니다

초보자라면 복잡한 조합 회로를 먼저 보려 하지 말고 앤드와 오어, 낫 게이트 단일 부품의 작동 방식부터 차근차근 손으로 그려가며 익히는 것이 좋습니다.

자주 묻는 질문

로직 게이트를 공부하려면 전자공학 전공을 해야 하나요

전공자가 아니더라도 충분히 이해할 수 있습니다. 최근에는 코딩 교육이나 메이커 교육을 통해 초등학생부터 성인까지 누구나 쉽게 접할 수 있는 교구와 콘텐츠가 많이 나와 있습니다.

컴퓨터는 왜 이진수와 로직 게이트만 사용하나요

전기의 흐름은 켜짐과 꺼짐 두 가지 상태로 제어하는 것이 가장 안정적이고 오류가 적기 때문입니다. 십진수를 사용하려면 전압의 단계를 열 개로 나누어야 하는데 이는 잡음에 취약하고 회로가 너무 복잡해집니다.

프로그래밍의 조건문과 로직 게이트는 어떤 관계인가요

프로그래밍 언어에서 사용하는 논리 연산자들은 로직 게이트의 수학적 논리를 그대로 가져온 것입니다. 컴퓨터 내부의 하드웨어가 작동하는 방식을 소프트웨어 언어로 추상화하여 표현한 것이라고 볼 수 있습니다.
