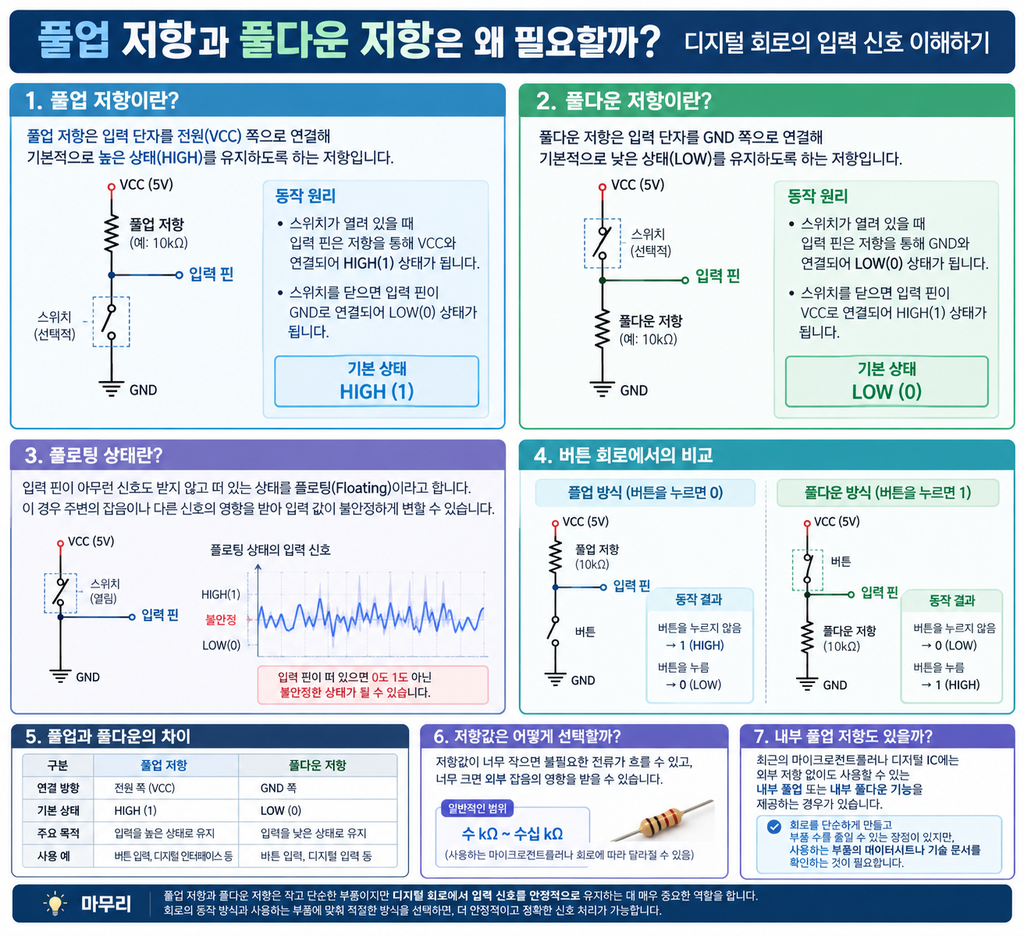

풀업 저항과 풀다운 저항은 왜 필요할까? 디지털 회로의 입력 신호 이해하기

전자회로에서 저항은 전류의 흐름을 조절하는 기본적인 부품입니다. 앞서 살펴본 것처럼 저항은 전류를 제한하거나 회로의 전압을 조절하는 등 다양한 역할을 합니다.

그런데 디지털 회로에서는 저항이 조금 특별한 목적으로 사용되기도 합니다. 대표적인 것이 바로 풀업 저항(Pull-up Resistor)과 풀다운 저항(Pull-down Resistor)입니다.

두 부품의 기본적인 역할은 디지털 회로의 입력 단자가 아무런 신호도 받지 않을 때 특정한 상태를 유지하도록 만드는 것입니다.

디지털 회로에서는 일반적으로 높은 전압 상태를 ‘1’, 낮은 전압 상태를 ‘0’으로 표현합니다. 그런데 입력 단자가 아무것도 연결되지 않은 상태라면 0도 1도 아닌 불안정한 상태가 될 수 있습니다.

이때 풀업 저항이나 풀다운 저항을 사용하면 입력 단자가 기본적으로 어느 한쪽 상태를 유지하도록 만들 수 있습니다.

디지털 회로를 이해하려면 먼저 플로팅(Floating)이라는 개념을 알아둘 필요가 있습니다.

예를 들어 마이크로컨트롤러의 입력 핀에 스위치를 연결했다고 생각해 보겠습니다. 스위치가 연결되어 있을 때는 전압이 입력 핀으로 전달되지만, 스위치가 열려 있을 때는 입력 핀이 전원이나 접지와 연결되지 않을 수 있습니다.

이 상태를 흔히 입력 핀이 ‘떠 있다’고 표현합니다.

문제는 입력 핀이 아무것도 연결되지 않은 상태라고 해서 반드시 0V가 되는 것은 아니라는 점입니다. 주변의 전기적 잡음이나 다른 신호의 영향을 받아 전압이 불안정하게 변할 수 있습니다.

그 결과 회로에서는 입력값을 정확하게 판단하기 어려워집니다.

예를 들어 스위치를 누르지 않았는데도 회로가 스위치를 누른 것으로 인식하거나, 디지털 신호가 0과 1 사이에서 불규칙하게 바뀌는 것처럼 보일 수 있습니다.

따라서 입력 단자가 특별한 신호를 받지 않을 때도 명확한 기본 상태(Default State)를 만들어 주는 것이 중요합니다.

[이미지 삽입 위치: 디지털 입력 핀이 플로팅 상태가 되는 간단한 회로 그림]

풀업 저항은 입력 단자를 전원 전압 쪽으로 연결해 기본적으로 높은 상태를 유지하도록 만드는 저항입니다.

간단하게 표현하면 다음과 같은 구조입니다.

전원(VCC)
↓
저항
↓
입력 핀

입력 핀과 전원 사이에 저항을 연결하면 입력 핀은 특별한 신호가 없을 때 높은 전압 상태에 가까워집니다.

디지털 회로에서는 이를 논리적으로 ‘1’이라고 표현할 수 있습니다.

하지만 입력 핀을 단순히 전원에 직접 연결하는 것은 상황에 따라 문제가 될 수 있습니다. 입력을 낮은 전압이나 GND 쪽으로 연결하는 동작이 발생했을 때 큰 전류가 흐를 수 있기 때문입니다.

그래서 풀업 회로에서는 전원과 입력 사이에 저항을 넣습니다.

이 저항은 입력을 기본적으로 높은 상태로 유지하면서, 다른 회로에서 입력을 낮은 상태로 만들 수 있도록 전류를 제한하는 역할도 합니다.

풀다운 저항은 풀업 저항과 반대 방향으로 동작합니다.

입력 단자를 GND 쪽으로 연결해 기본적으로 낮은 상태를 유지하도록 만드는 것이 풀다운 저항입니다.

구조를 단순하게 표현하면 다음과 같습니다.

입력 핀
↓
저항
↓
GND

이렇게 구성하면 별도의 높은 전압 신호가 입력되지 않을 때 입력 핀은 낮은 전압 상태를 유지합니다.

따라서 디지털 회로에서는 기본적으로 ‘0’ 상태를 만들 수 있습니다.

예를 들어 버튼을 누르지 않았을 때는 0으로 인식하고, 버튼을 눌렀을 때만 전원 전압이 입력되어 1로 인식하도록 회로를 구성할 수 있습니다.

두 방식의 가장 큰 차이는 입력 핀을 기본적으로 어느 상태로 유지하느냐입니다.

구분	풀업 저항	풀다운 저항
연결 방향	전원 쪽	GND 쪽
기본 상태	HIGH(1)	LOW(0)
주요 목적	입력을 높은 상태로 유지	입력을 낮은 상태로 유지
사용 예	버튼 입력, 디지털 인터페이스 등	버튼 입력, 디지털 입력 등

예를 들어 버튼을 누르지 않았을 때 입력값을 1로 유지하고 버튼을 눌렀을 때 0으로 바꾸고 싶다면 풀업 방식을 사용할 수 있습니다.

반대로 버튼을 누르지 않았을 때 0으로 유지하고 버튼을 눌렀을 때 1이 되도록 만들고 싶다면 풀다운 방식을 사용할 수 있습니다.

따라서 어느 방식이 무조건 더 좋은 것이 아니라 회로의 동작 방식과 사용하는 부품에 맞춰 선택하는 것이 중요합니다.

풀업과 풀다운 저항은 버튼 입력 회로에서 쉽게 이해할 수 있습니다.

예를 들어 마이크로컨트롤러에 버튼 하나를 연결한다고 생각해 보겠습니다.

풀다운 방식을 사용하면 버튼을 누르지 않았을 때 입력 핀은 저항을 통해 GND와 연결되어 LOW 상태를 유지합니다.

버튼을 누르면 전원에서 들어온 전압이 입력 핀으로 전달되어 HIGH 상태가 됩니다.

즉,

버튼을 누르지 않음 → 0
버튼을 누름 → 1

과 같은 구조가 만들어집니다.

풀업 방식을 사용하면 반대로 구성할 수 있습니다.

버튼을 누르지 않았을 때는 입력 핀이 저항을 통해 전원 쪽에 연결되어 HIGH 상태가 되고, 버튼을 누르면 입력 핀이 GND 쪽으로 연결되어 LOW 상태가 됩니다.

즉,

버튼을 누르지 않음 → 1
버튼을 누름 → 0

이 되는 것입니다.

[이미지 삽입 위치: 풀업 방식과 풀다운 방식의 버튼 회로 비교 그림]

여기서 중요한 부분이 있습니다.

풀업이나 풀다운이라는 이름 때문에 단순히 전원이나 GND에 연결하는 것으로 생각하기 쉽지만, 실제 회로에서는 적절한 저항값을 사용하는 것이 중요합니다.

저항이 너무 작으면 전원과 GND 사이에 연결되는 상황에서 불필요하게 큰 전류가 흐를 수 있습니다.

반대로 저항값이 너무 크면 외부 잡음의 영향을 받거나 입력 상태가 안정적으로 유지되지 않을 가능성이 있습니다.

따라서 회로의 전압과 입력 장치의 특성, 필요한 전류 등을 고려하여 적절한 저항값을 선택해야 합니다.

일반적인 디지털 회로에서는 수 kΩ에서 수십 kΩ 정도의 저항이 사용되는 경우가 많지만, 정확한 값은 사용하는 마이크로컨트롤러나 회로의 설계 조건에 따라 달라질 수 있습니다.

최근의 마이크로컨트롤러나 디지털 IC에는 외부 저항을 별도로 연결하지 않아도 사용할 수 있도록 내부 풀업 또는 내부 풀다운 기능을 제공하는 경우가 있습니다.

예를 들어 마이크로컨트롤러의 특정 입력 핀에서 내부 풀업 기능을 활성화하면 별도의 외부 저항 없이도 입력 핀을 기본적으로 HIGH 상태에 가깝게 유지할 수 있습니다.

이 기능은 회로를 단순하게 만들고 필요한 부품의 수를 줄이는 데 도움이 됩니다.

다만 모든 장치가 동일한 방식으로 동작하는 것은 아니므로 사용하는 부품의 데이터시트나 기술 문서를 확인하는 것이 필요합니다.

풀업과 풀다운 저항은 크기가 작고 눈에 잘 띄지 않는 부품이지만 디지털 회로에서는 상당히 중요한 역할을 합니다.

컴퓨터나 전자기기 내부에서는 수많은 디지털 신호가 이동합니다. 이때 입력 신호가 불확실한 상태로 남아 있다면 회로가 잘못된 값을 읽을 수 있습니다.

풀업과 풀다운 저항은 이러한 문제를 줄이고 입력 신호에 기본적인 기준을 만들어 줍니다.

특히 버튼, 센서, 마이크로컨트롤러, 디지털 통신 회로 등에서는 입력 상태를 안정적으로 유지하기 위해 이러한 방식이 자주 활용됩니다.

풀업 저항과 풀다운 저항은 특별히 복잡한 부품이 아니라 일반적인 저항을 특정한 목적으로 사용하는 방법입니다.

풀업 저항은 입력을 기본적으로 HIGH 상태로 유지하고, 풀다운 저항은 입력을 기본적으로 LOW 상태로 유지합니다.

디지털 회로에서 입력 핀이 아무 신호도 받지 않는 상태로 떠 있으면 예상하지 못한 값이 입력될 수 있기 때문에, 회로의 기본 상태를 정해주는 것은 매우 중요합니다.

이번 내용을 이해하면 단순히 저항의 저항값만 보는 것에서 벗어나 저항이 회로 안에서 어떤 역할을 하는지까지 이해할 수 있습니다.

작은 저항 하나가 디지털 회로의 입력 상태를 안정적으로 만들어 주는 것처럼, 전자회로에서는 각각의 부품이 서로 다른 방식으로 역할을 나누어 하나의 시스템을 구성합니다.
