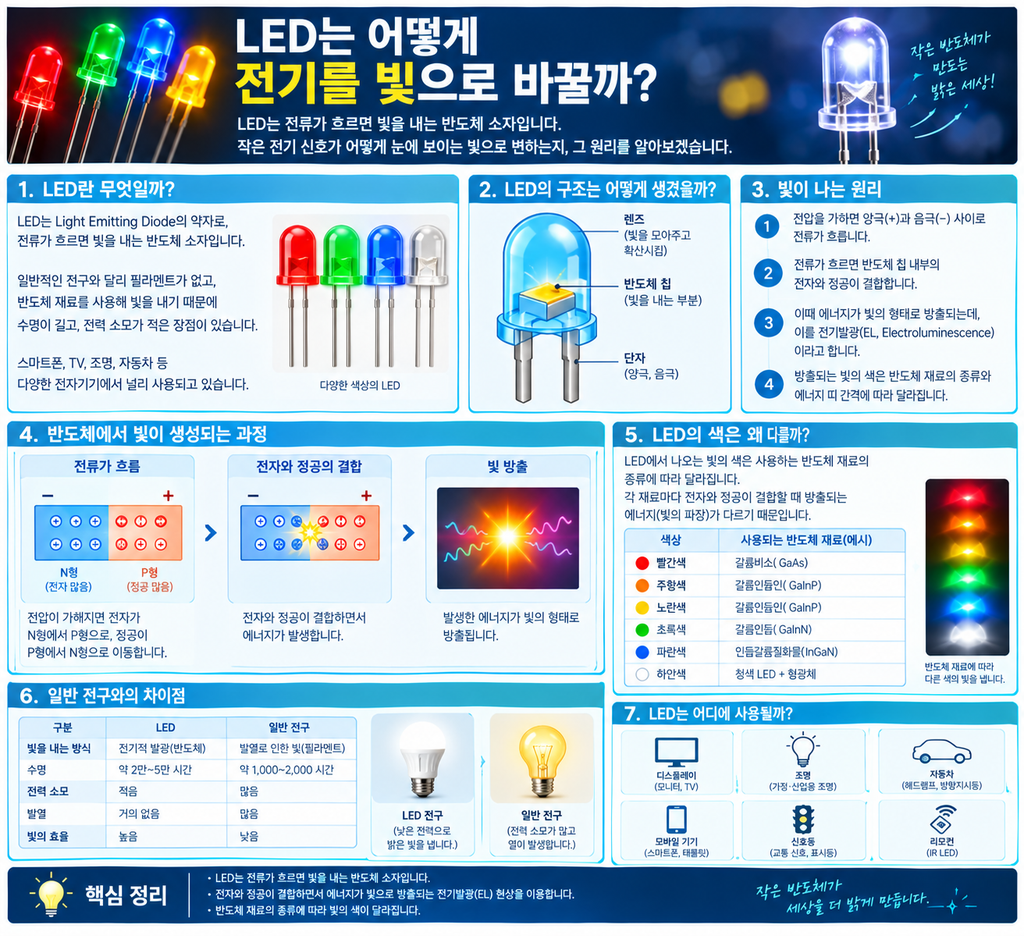

LED는 어떻게 전기를 빛으로 바꿀까

LED란 무엇일까?

LED는 우리가 일상생활에서 매우 쉽게 볼 수 있는 전자 부품입니다. TV나 모니터의 표시등부터 자동차 조명, 가로등, 전광판, 스마트폰 화면까지 다양한 곳에서 사용되고 있습니다.

LED는 영어로 Light Emitting Diode의 약자입니다. 우리말로 하면 ‘발광 다이오드’라는 뜻입니다.

이름에서 알 수 있듯이 LED는 다이오드의 한 종류이면서 전기를 빛으로 바꾸는 기능을 가지고 있습니다.

일반적인 다이오드는 전류를 특정 방향으로 흐르게 하는 역할이 중요하지만, LED는 전류가 흐를 때 빛을 내는 것이 가장 큰 특징입니다.

그렇다면 LED는 전기를 어떻게 빛으로 바꾸는 것일까요?

LED는 어떻게 빛을 만들어낼까?

LED 내부에는 반도체 물질로 만들어진 구조가 있습니다.

전류가 LED를 통과하면 반도체 내부에서 전자와 정공이 서로 결합하는 과정이 발생하고, 이 과정에서 에너지가 빛의 형태로 방출됩니다.

쉽게 생각하면 LED는 전기가 가지고 있던 에너지의 일부를 빛 에너지로 바꾸는 장치라고 할 수 있습니다.

백열전구는 전기를 이용해 필라멘트를 매우 뜨겁게 만든 다음 그 열에서 빛이 발생하도록 하는 방식입니다.

반면 LED는 반도체의 특성을 이용해 빛을 만들어내기 때문에 작동 원리가 상당히 다릅니다.

이러한 차이 때문에 LED는 일반적인 전구보다 작은 크기로 만들 수 있고, 전력 소비를 줄이는 데에도 유리합니다.

LED도 다이오드인데 방향이 중요할까?

LED는 다이오드의 한 종류이기 때문에 전류가 흐르는 방향이 중요합니다.

LED에는 일반적으로 양극과 음극이 있습니다.

전류가 LED가 정상적으로 동작할 수 있는 방향으로 흐르면 빛이 발생하지만, 반대로 연결하면 정상적인 조건에서는 빛이 나오지 않습니다.

LED를 실제 회로에 연결할 때 극성을 확인해야 하는 이유입니다.

제품에 따라 다리의 길이나 외형을 통해 양극과 음극을 구분할 수 있지만, 부품마다 형태가 다를 수 있기 때문에 정확한 연결 방법은 부품의 설명이나 데이터시트를 확인하는 것이 안전합니다.

LED에는 왜 저항을 함께 연결할까?

LED 회로를 처음 접하는 사람이 가장 많이 궁금해하는 부분 중 하나가 바로 저항입니다.

LED 하나만 전원에 바로 연결하면 안 될까요?

일반적으로 그렇게 연결해서는 안 됩니다.

LED는 전류가 지나치게 많이 흐르면 손상될 수 있기 때문입니다. 그래서 LED 회로에서는 전류를 제한하기 위해 저항을 함께 사용하는 경우가 많습니다.

저항은 전류의 흐름을 조절하여 LED가 지나치게 많은 전류를 받지 않도록 도와줍니다.

앞에서 살펴본 저항의 역할을 생각하면 쉽게 이해할 수 있습니다.

저항은 전류의 흐름을 제한하고, LED는 적절한 전류가 흐를 때 빛을 냅니다.

따라서 두 부품은 서로 다른 역할을 하면서 하나의 회로에서 함께 사용될 수 있습니다.

초보자를 위한 간단한 LED 회로 예시

LED의 작동 원리를 이해하기 위해 아주 간단한 회로를 생각해 보겠습니다.

준비물은 배터리, 저항 1개, LED 1개 정도입니다.

회로의 연결 순서는 다음과 같습니다.

배터리 양극(+) → 저항 → LED → 배터리 음극(-)

배터리에서 나온 전류가 먼저 저항을 지나고 LED를 통과한 다음 배터리의 음극으로 돌아가는 구조입니다.

여기서 저항은 LED에 너무 많은 전류가 흐르지 않도록 제한하는 역할을 합니다.

예를 들어 5V 전원을 사용하고 LED의 순방향 전압이 약 2V이며 LED에 약 10mA의 전류를 흐르게 한다고 가정해 보겠습니다.

LED에서 약 2V가 사용되므로 저항에 걸리는 전압은 약 3V가 됩니다.

저항값은 옴의 법칙을 이용하여 대략 계산할 수 있습니다.

저항값 = (전원 전압 – LED 순방향 전압) ÷ LED 전류

따라서

(5V – 2V) ÷ 0.01A = 300Ω

정도가 됩니다.

실제 회로에서는 정확한 LED의 특성, 전원 조건, 필요한 밝기 등을 고려하여 적절한 저항값을 선택해야 합니다.

여기서 초보자가 꼭 기억해야 할 것은 300Ω이라는 숫자 자체가 아니라, 전원과 LED의 조건에 맞춰 LED에 흐르는 전류를 제한할 저항이 필요하다는 원리입니다.

LED를 반대로 연결하면 어떻게 될까?

이번에는 LED의 방향을 반대로 연결해 보겠습니다.

LED는 다이오드의 한 종류이므로 역방향으로 연결하면 정상적인 조건에서는 전류가 거의 흐르지 않습니다.

따라서 LED에도 정상적으로 불이 들어오지 않습니다.

일반적인 LED 회로에서는 LED의 방향을 제대로 연결하는 것이 중요합니다.

또한 LED에 역방향 전압을 과도하게 걸면 부품이 손상될 수도 있기 때문에 단순히 방향만 바꾸어 연결하는 실험은 전원의 조건과 LED의 정격을 확인한 후 진행해야 합니다.

LED의 색은 왜 서로 다를까?

LED를 보면 빨간색, 노란색, 초록색, 파란색, 흰색 등 다양한 색이 있습니다.

이것은 단순히 LED 표면에 색을 칠해서 만들어지는 것이 아닙니다.

LED를 만드는 반도체 물질의 종류와 구조에 따라 발생하는 빛의 파장이 달라지기 때문에 서로 다른 색의 빛이 만들어집니다.

빛은 파장에 따라 사람이 느끼는 색이 달라집니다.

따라서 LED에 사용되는 반도체 물질의 특성이 달라지면 발생하는 빛의 색도 달라질 수 있습니다.

흰색 LED는 어떻게 만들까?

흰색 LED는 조금 재미있는 방식으로 만들어집니다.

일반적으로 많이 사용되는 흰색 LED는 파란색 계열의 LED와 형광체를 조합하는 방식으로 만들어집니다.

파란색 LED에서 나온 빛이 형광체를 자극하면 다른 파장의 빛이 함께 발생하고, 사람이 보기에는 흰색에 가까운 빛으로 느끼게 됩니다.

그래서 흰색 LED라고 해서 내부에서 반드시 흰색 빛을 직접 만들어내는 단순한 구조라고 생각할 필요는 없습니다.

LED와 일반 전구는 무엇이 다를까?

LED와 일반적인 백열전구는 모두 전기를 이용해 빛을 만든다는 공통점이 있습니다.

하지만 빛을 만드는 원리는 상당히 다릅니다.

구분 | LED | 백열전구

빛을 만드는 방법 | 반도체에서 빛 발생 | 필라멘트를 가열하여 빛 발생

전력 효율 | 비교적 높음 | 비교적 낮음

발열 | 발생함 | 매우 큼

수명 | 일반적으로 김 | 상대적으로 짧음

크기 | 매우 작게 제작 가능 | 필라멘트와 유리 구조 필요

LED가 무조건 열이 발생하지 않는 것은 아닙니다. LED도 전기를 사용하는 전자 부품이기 때문에 일부 에너지는 열로 바뀝니다.

특히 고출력 LED에서는 발생한 열을 효과적으로 제거하는 것이 중요합니다.

LED는 정말 열이 나지 않을까?

LED는 백열전구보다 발열이 적은 편이지만 열이 전혀 발생하지 않는 것은 아닙니다.

LED에서 발생하는 열을 제대로 제거하지 못하면 LED의 성능이나 수명에 영향을 줄 수 있습니다.

그래서 밝기가 높은 LED 조명 제품에는 금속 방열판이나 열을 전달하기 위한 구조가 사용되기도 합니다.

LED가 작다고 해서 항상 열 관리가 필요 없는 것은 아닙니다.

작은 표시등 정도의 LED와 강한 빛을 내는 조명용 LED는 필요한 열 관리 수준도 다릅니다.

LED는 조명 외에 어디에 사용될까?

LED는 단순히 전구를 대신하는 용도로만 사용되지 않습니다.

전자제품의 전원 표시등이나 상태 표시등에도 LED가 사용됩니다.

예를 들어 컴퓨터의 전원 표시등, 공유기의 상태 표시등, 충전기의 표시등 등에서도 LED를 쉽게 찾아볼 수 있습니다.

자동차의 후미등과 방향지시등, 신호등, 광고판, 대형 전광판에도 LED가 사용됩니다.

최근에는 조명뿐만 아니라 다양한 디스플레이 기술에서도 LED가 중요한 역할을 하고 있습니다.

LED 디스플레이는 어떻게 다양한 색을 표현할까?

전광판이나 대형 디스플레이에서 다양한 색을 표현하는 데에는 RGB 방식이 많이 사용됩니다.

RGB는 빨간색인 Red, 초록색인 Green, 파란색인 Blue의 첫 글자를 따온 것입니다.

빨강, 초록, 파랑의 빛을 서로 다른 밝기로 조합하면 다양한 색을 표현할 수 있습니다.

예를 들어 빨간색과 초록색의 빛을 적절하게 섞으면 노란색 계열의 색을 만들 수 있습니다.

세 가지 빛의 밝기를 모두 높이면 흰색에 가까운 빛을 표현할 수도 있습니다.

이처럼 LED는 단순히 불을 켜고 끄는 부품을 넘어 디지털 화면에서 색과 이미지를 표현하는 데에도 활용되고 있습니다.

LED와 다이오드의 관계

LED를 이해하려면 앞에서 살펴본 다이오드와의 관계를 이해하는 것이 좋습니다.

LED는 다이오드의 한 종류입니다.

일반적인 다이오드는 전류의 방향을 제어하는 기능이 중요하지만 LED는 여기에 더해 전류가 흐를 때 빛을 발생시키는 특성을 가지고 있습니다.

즉, LED를 이해하면 다이오드의 개념도 함께 이해할 수 있고, 반대로 다이오드의 기본 원리를 알고 있다면 LED의 동작 방식도 훨씬 쉽게 이해할 수 있습니다.

전자회로에서는 이러한 부품들이 각각 따로 존재하는 것이 아니라 서로 연결되어 하나의 기능을 만들어냅니다.

LED를 이해하면 전자회로가 더 쉽게 보인다

LED는 구조가 비교적 간단하면서도 전자공학의 여러 기본 개념을 한꺼번에 이해할 수 있는 부품입니다.

전류가 흐르는 방향, 전압, 저항, 반도체, 전력, 열 관리 같은 개념을 LED 하나를 통해 살펴볼 수 있습니다.

특히 배터리와 저항, LED를 이용한 간단한 회로를 생각해 보면 전자회로의 기본적인 흐름을 이해하는 데 도움이 됩니다.

전원에서 전기가 공급되고, 저항이 전류를 조절하며, LED가 전기 에너지의 일부를 빛으로 바꾸는 것입니다.

이런 기본적인 회로의 원리를 이해하면 나중에 센서나 트랜지스터, 마이크로컨트롤러 같은 조금 더 복잡한 전자부품을 공부할 때도 도움이 됩니다.

마무리

LED는 우리 주변에서 매우 흔하게 볼 수 있지만 그 안에는 반도체라는 전자공학의 중요한 기술이 들어 있습니다.

전류가 LED를 통과하면 반도체 내부에서 에너지가 빛의 형태로 방출되고, 이러한 원리를 이용해 다양한 색과 밝기의 빛을 만들어낼 수 있습니다.

또한 LED는 다이오드의 한 종류이기 때문에 연결 방향이 중요하며, 적절한 전류가 흐르도록 저항을 함께 사용하는 경우가 많습니다.

처음에는 단순히 ‘전기를 넣으면 빛이 나는 부품’처럼 보이지만, 조금 자세히 살펴보면 전압과 전류, 저항, 반도체라는 전자공학의 기본 개념이 모두 연결되어 있다는 것을 알 수 있습니다.

우리 주변의 전자제품을 볼 때 작은 LED 표시등 하나에도 이러한 원리가 적용되어 있다고 생각하면 전자회로가 조금 더 친숙하게 느껴질 것입니다.

※ 이 글은 전자공학의 기본 개념을 이해하기 위한 일반적인 정보입니다. 실제 회로를 제작할 때는 부품의 정격 전압과 전류, 데이터시트 및 안전 조건을 확인해야 합니다.
